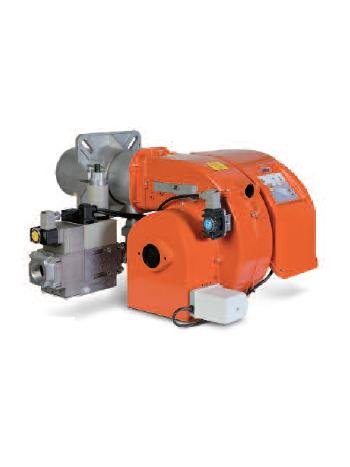

Горелка газовая Baltur TBG 120 P

Общая информация

Модель:

Baltur TBG 120 P

Тип:

Газовая

Описание типа:

Двухступенчатая

Мощность мин.

240 кВт

Мощность макс.

1200 кВт

Технические характеристики

• Горелка газовая по стандарту СЕ EN676.
• Двухступенчатая (большое/малое горение).
• Регулировка газа посредством двухступенчатого электромагнитного клапана.
• Работает с камерой сгорания любого типа, по стандарту EN 303.
• Частичная рециркуляция продуктов горения в сопловой трубе гарантирует пониженные выбро- сы NOx (класс II).
• Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума.
• Горелка с поворотным соплом (открывается в обе стороны) не требует демонтажа горелки.
• Регулирование положения воздушной заслонки электрическим сервоприводом.
• Горелка оборудована устройством перекрытия доступа воздуха в топку.
• В составе электропанели 4- и 7-полярный штекеры (стандартная комплектация).
• Степень электрозащищенности IP55.
• Крепежный фланец, скользящий вдоль сопла, позволяет найти оптимальное положение сопла в камере сгорания.

Конструктивные особенности

• Корпус вентилятора из алюминиевого литья.
• Вентилятор специальной конструкции повышенного давления из алюминиевого литья.
• Вентилятор приводится в действие 3-фазным электродвигателем.
• Звукоизоляционный кожух на стороне забора воздуха обеспечивает оптимальную траекторию воздушного потока и снижает уровень шума на впуске.
• Электропанель из легкого алюминиевого литья.
• На дисплее в панели управления соответствующими лампочками отображаются рабочие параметры горелки, переключатель старт/стоп и повторного запуска.
• Панель управления имеет функцию самодиагностики с поиском неисправностей (по стандарту EN298).
• Контроль наличия пламени с помощью электрода ионизации.
• Газовая рампа оборудована рабочим клапаном 1-й и 2-й ступени и клапаном безопасности, прессостатом минимального давления, регулятором давления и газовым фильтром.
• Штекеры, соединяющие рампу с горелкой, оборудованы ключом-защитой от неправильного подключения.

Детализация модели

МодельTBG 120 P

Артикул:

17550010

Мощность мин.

240

Мощность макс.

1200

Модель

TBG 120 P

Электрическое подключение

3N AC 50Гц 400V

Мощность двигателя

1.5

Примечание

4)

Габаритные и присоединительные размеры

МодельTBG 120 P

A, мм

645

A1, мм

A2, мм

B, мм

B1, мм

380

B5, мм

160

B6, мм

C, мм

1280

D, мм

200-450

E, мм

224

F, мм

219

R, мм

Размеры упаковки LxPxH, мм

1080x770x700

Вес, кг

87

Фланец горелки

МодельTBG 120 P

I, мм

320

I1, мм

320

L, мм

280-370

M, мм

M12

N, мм

235

Z, мм

Z1, мм

Z2, мм

Стандартная комплектация

Комплект крепления горелки к котлу (фланец, прокладка) 4- и 7-полярные штекеры

Опции

Комплект газовых форсунок для TBG 55 (Код: 98000355)
Звукоизоляционный кожух. (Код: 97980053)

Примечания

4)

Горелка оборудована устройством перекрытия доступа воздуха в топку.

CTV)

Газовая рампа с устройством контроля герметичности клапанов.

**)

Максимальное давление газа на входе в регулятор давления в версии CE, в рампе — для версии EXP.

Номинальная калорийность природного газа при 0 °C, 1013 мбар:
Hi = 35,80 МДж/м3 = 8550 ккал/м3.
LPG HI 92,11 МДж/м3 = 22000 ккал/м3.
