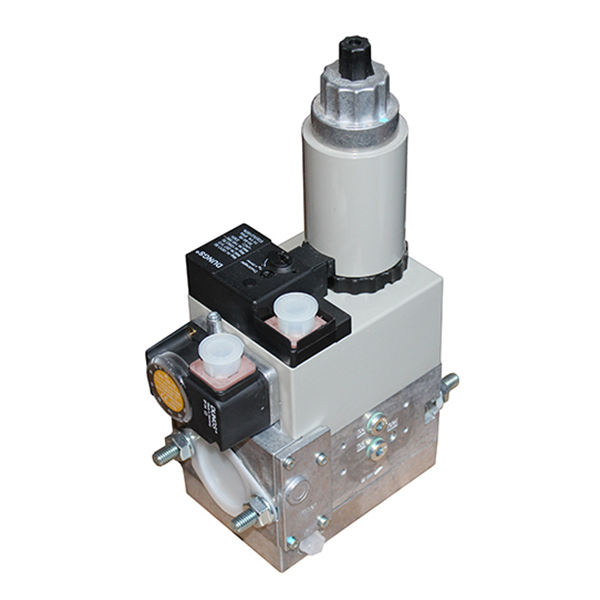

Газовая рампа Baltur (DUNGS) MM407 A20C R3/4-B

Газовая рампа используется в одноступенчатых газовых, газодизельных и газомазутных горелках Baltur для управления подачей природного, сжиженного газа, поддержания стабильных параметров и безопасного функционирования системы сжигания.

Особенности:

• Компактная газовая рампа рассчитана на максимальное давление газа 360 мбар. Соответствует стандарту защиты IP 54. Подходит для работы с метаном и сжиженным газом.
• Состоит из газового фильтра, реле давления (миним.), регулятора, электромагнитных рабочего и предохранительного клапанов класса А гр. 2. Быстро и герметично присоединяется к горелке с помощью резьбы ВР 3/4". Регулятор давления поддерживает выходные параметры с учетом заданного значения в диапазоне 4-20 мбар.
• Газовая рампа предназначена для оснащения горелок BTG с одной ступенью мощности. Реле минимального давления газа настраивается в диапазоне 24-250 мбар. Рабочее напряжение: 220В-15%...230В+10 %.
• Клапаны безопасности установлены последовательно по ходу движения газа. Поступающее топливо проходит через фильтр тонкой очистки, размещенный на входе. Одновременное открытие клапанов осуществляется при подаче питания при розжиге горелки.
• Первый клапан подсоединен к мембране и регулировочной пружине, служит для стабилизации давления. Второй клапан с регулируемым ходом позволяет изменять объем проходящего потока. Скорость открытия клапана регулируется гидравлическим замедлителем.
• При обесточивании клапанов происходит их быстрое закрытие за счет усилия пружин. Реле контролирует достаточность давления газа на входе и подает сигнал автоматике горелки при недопустимом снижении давления.
• Газовая рампа крепится с помощью монтажного фланца. Предусмотрен ниппель для контроля давления газа.
