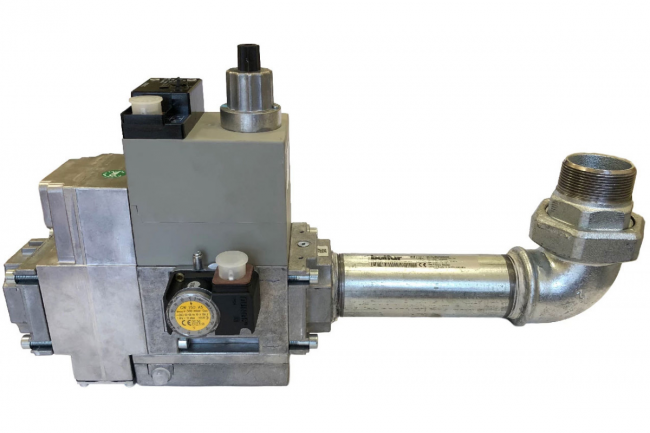

Газовая рампа Baltur (DUNGS) MM410 A20C R5/4-B

Газовая рампа служит для поддержания стабильного давления газа перед горелкой, регулирования расхода, герметичного перекрытия газопровода при аварийных ситуациях и угрозах. Применяется для газовых, комбинированных горелок Baltur с одноступенчатым регулированием мощности.

Особенности:

• Газовая рампа собрана в компактном корпусе, соответствующим стандарту защиты IP 54. Предназначена для работы с метаном и сжиженным газом. Рассчитана на давление газа в магистрали подачи не более 360 мбар.
• Арматура состоит из газового фильтра, реле давления (контролирует минимально допустимое давление), регулятора давления, двух электромагнитных клапанов класса А гр. 2 (основного и предохранительного). Надежно присоединяется к горелке с помощью резьбы ВР 1 1/4". Регулятор поддерживает выходное давление газа на необходимом уровне в пределах 4-20 мбар. Предусмотрен ниппель для измерения давления газа.
• Газовая рампа используется для комплектации горелок BTG. Тип регулирующего клапана: одноступенчатый. Реле минимального давления настраивается в диапазоне 24-250 мбар. Напряжение питания: 220В-15%...230В+10 %.
• Электромагнитные газовые клапаны смонтированы последовательно по ходу движения газа. Входящий поток очищается от мелких частиц грязи с помощью встроенного фильтра тонкой очистки, установленного на входе в арматуру. Одновременное открытие клапанов происходит при поступлении напряжения во время розжига.
• Первый клапан соединен с мембраной и регулировочной пружиной, стабилизирует давление. Второй клапан имеет регулируемый ход и управляет расходом газа. Скорость открытия клапана регулируется с помощью гидравлического замедлителя.
• Когда напряжение питания не подается на клапаны, они быстро закрываются усилием пружин. Реле отвечает за контроль достаточности давления газа на входе и сигнализирует менеджеру горения о недопустимом падении давления.
