Описание изделия

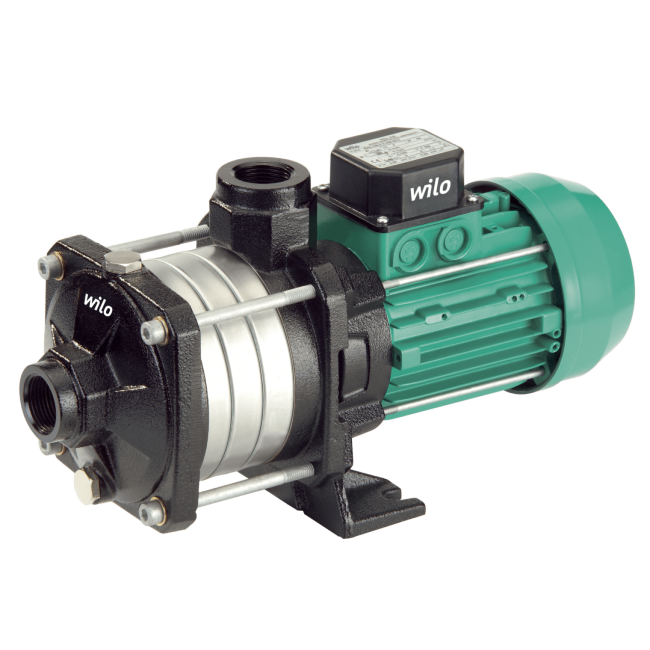

Многоступенчатый нормальновсасывающий горизонтальный высоконапорный центробежный насос блочного типа с горизонтальным всасывающим и вертикальным напорным патрубком.
Данный насос имеет компактную конструкцию и оснащен сквозным насосным валом электродвигателя и не зависящим от направления вращения скользящим торцовым уплотнением. Секции, рабочие и ведущие колеса выполнены из нержавеющей стали, а корпус насоса выполнен из чугуна с катафорезным покрытием.
Он подходит для водоснабжения и повышения давления, промышленных циркуляционных систем, технологической воды, контуров циркуляции охлаждающей воды. Его также можно использовать в моечных установках, а также в системах орошения.
Особенности/преимущества продукции
- Эргономичная, компактная блочная конструкция
Комплект поставки
- Многоступенчатый высоконапорный центробежный насос Wilo-MHIL
- Инструкция по монтажу и эксплуатации
Указания по компоновке
- Реле электродвигателя для электродвигателя трехфазного тока доступно в качестве опции или предоставляется заказчиком
- Однофазный электродвигатель оснащен встроенной защитой электродвигателя от перегрева и конденсатором
Характеристики
РАЗМЕРЫ/ВЕС | |
Вес, кг | 12.9 |
МАТЕРИАЛЫ | |
Вал насоса | 1.4028 [AISI420F] |
Корпус насоса | EN-GJL-250 (с катафорезным покрытием ) |
Крышка корпуса | EN-GJL-250 (с катафорезным покрытием ) |
Механическое уплотнение | BQ1E3GG |
Напорный кожух | – |
Нижняя часть корпуса | EN-GJL-250 (с катафорезным покрытием ) |
Основание насоса | EN-GJL-250 (с катафорезным покрытием ) |
Основание насоса (контактирующее с перекачиваемой жидкостью) | – |
Подшипники | Карбид вольфрама |
Рабочее колесо | 1.4301 [AISI304] |
Секции | 1.4301 [AISI304] |
Статическое уплотнение | EPDM |
ДОПУСТИМЫЕ ПЕРЕКАЧИВАЕМЫЕ ЖИДКОСТИ | |
Водогликолевая смесь (макс. 40 %; при доле гликоля более 10 % необходимо проверять рабочие характеристики) | • |
Другие жидкие среды (без абразивных и длинноволокнистых включений, если они не разрушают используемые материалы) | • |
Конденсат | - |
Питьевая и техническая вода, вода систем отопления | • |
МОЩНОСТЬ | |
Входное давление макс. H, бар | 6 |
Максимальное рабочее давление pмакс, бар | 10 |
Номинальное давление, бар | PN |
Температура окружающей среды, макс. T, °C | 40 |
Температура перекачиваемой жидкости T, °C | -15...+90 |
Частота вращения n, об/мин | 2900 |
МОТОР | |
Класс изоляции | F |
КПД электродвигателя ηm 100% , % | 63,9 |
КПД электродвигателя ηm 50% , % | 59,2 |
КПД электродвигателя ηm 75% , % | 64,4 |
Номинальная мощность электродвигателя P2, кВт | 0.55 |
Номинальный ток 1~230 В, 50 Гц IN, А | 4.1 |

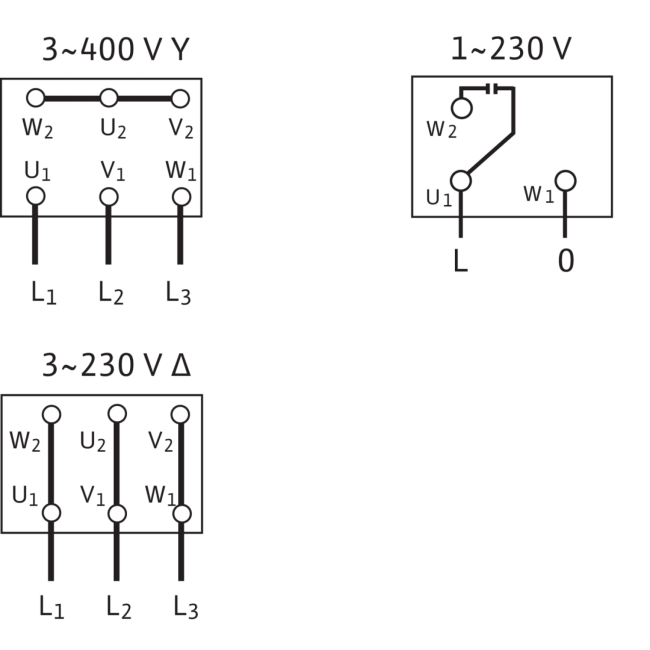

Подключение к сети | 1~230 В, 50 Гц |
Потребляемая мощность P1, кВт | 0.91 |
Степень защиты | X4 |
ПОДКЛЮЧЕНИЯ | |
Уровень номинального давления (на стороне всасывания) PN | PN 10 |
Уровень номинального давления (с напорной стороны) PN | PN 10 |
