Насос циркуляционный Hoobs CTAE 25-60 180мм 90Вт (с гайками)

На графиках:

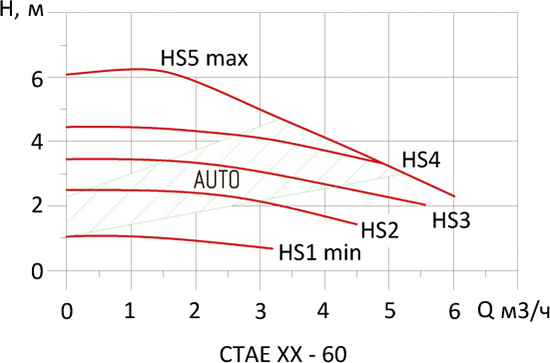

1. Кривые красного цвета HS - работа в режиме постоянной скорости от 1 до 9. Область зеленого цвета AUTO - автоматический режим;

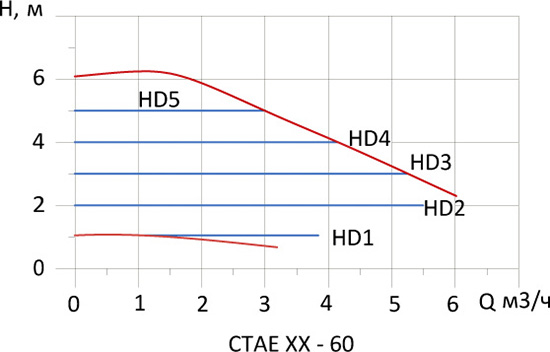

2. Линии синего цвета HD - режим постоянного давления;

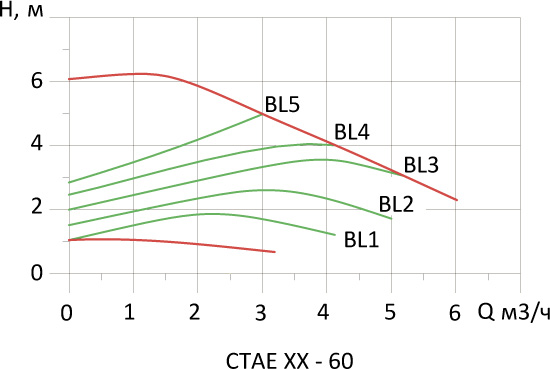

3. Кривые зеленого цвета BL - режим пропорционального давления.

Насосы с частотным регулированием серии CTAE предназначены для обеспечения циркуляции теплоносителя в системах отопления с переменным расходом, в контурах систем водяных тёплых полов и для перекачивания жидкостей в технологических процессах.

Серия CTAE представляет собой энергоэффективные насосы с «мокрым» ротором которые имеют резьбовые или фланцевые соединения с трубопроводом и корпус из чугуна.

Ротор располагается непосредственно в перекачиваемой среде. Ротор от статора отделяет гильза из нержавеющей стали. Подшипники насоса смазываются и охлаждаются перекачиваемой жидкостью.

Насосы оснащены синхронным двигателем с постоянными магнитами и электронным блоком управления, который обеспечивает возможность автоматической настройки насоса для потребности системы.

Насосы могут работать в автоматическом режиме, который обеспечивает адаптацию к потребностям конкретной системы.

Насосы серии CTAE характеризуются низкими уровнями шума и энергопотребления.

Условия эксплуатации

Циркуляционные насосы серии СТAE устанавливаются и эксплуатируются в помещении. Эксплуатация насоса осуществляется в пределах его рабочих характеристик в соответствии с расходно-напорным графиком. Использование насоса вне рабочего диапазона не допускается.

Запрещена работа насоса при нулевом расходе рабочей жидкости. Не допускается попадание струй или брызг жидкости на корпус насоса блок управления и питающий кабель. Всё это может привести к выходу из строя двигателя насоса или гидравлической части насоса.

Общие технические характеристики насоса

Перекачиваемые жидкости - вода малой жёсткости, маловязкие неагрессивные и невзрывоопасные жидкости без твёрдых и волокнистых включений, а также примесей, содержащих минеральные масла. Насосы серии CTAE могут использоваться для перекачивания охлаждающих жидкостей не содержащих минеральных масел, водо-гликолевых смесей с концентрацией этиленгликоля до 50%.

Если циркуляционный насос применяется для перекачивания жидкости с более высоким значением вязкости, то его гидравлические характеристики снижаются. Перекачивание водо-гликолевых смесей понижает гидравлические характеристики насоса. При выборе насоса необходимо учитывать кинематическую вязкость и плотность перекачиваемой жидкости.

Насос нельзя использовать для циркуляции легковоспламеняющихся жидкостей - бензина или дизельного топлива.

Максимальное давление в системе: 10 бар.
Температура рабочей жидкости: от +2 до +110°С.
pH рабочей жидкости: от 7 до 9,5.
Температура окружающей среды: от +0 до 40°С.
Относительная влажность воздуха: макс. 95%.
Температура окружающей среды должна быть всегда ниже, чем температура рабочей жидкости, так как в противном случае в корпусе статора может образовываться конденсат.
Степень защиты: IP 42.
Класс теплостойкости изоляции: H.
Класс звукового давления: 43 дБ(А).
Параметры электрической сети: 220-240 В AC, 50Гц.
При более сильных колебаниях напряжения в сети, циркуляционный насос подключается к сети только через стабилизатор напряжения.
