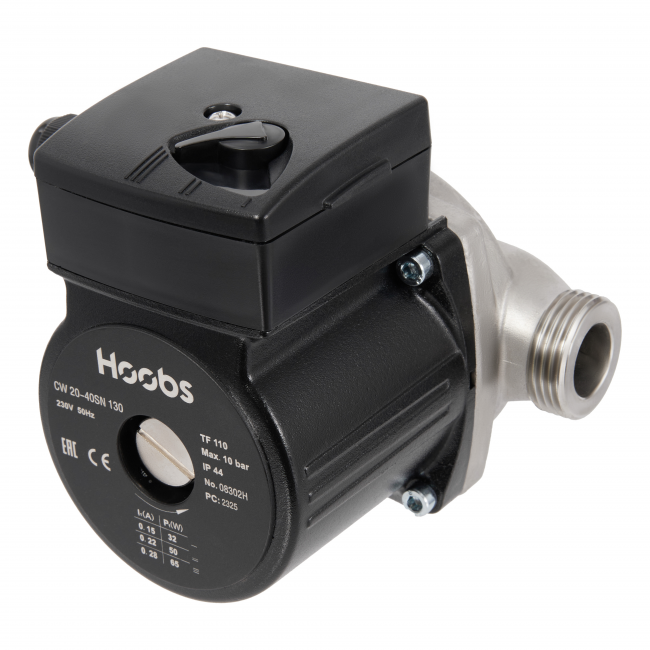

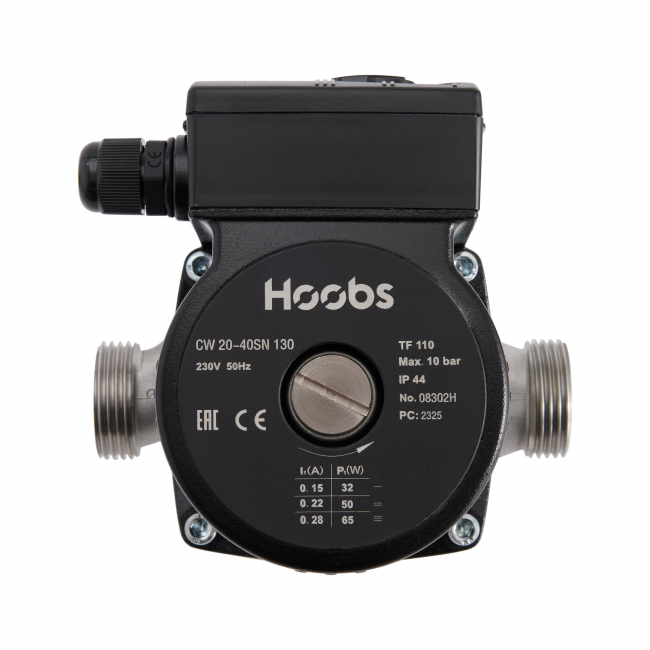

Насос циркуляционный с корпусом из нерж. стали Hoobs CW 20-40SN 130мм 65Вт (с гайками)

Насосы серии CW с "мокрым ротором" предназначены для создания принудительной циркуляции воды в системах горячего водоснабжения и для перекачивания жидкостей в различных технологических процессах.

Конструкция насоса

Конструктивно насосы серии CW состоят из двух основных частей: гидравлической части и электрического двигателя. Гидравлическая часть включает в себя корпус насоса и рабочее колесо, а двигатель состоит из корпуса, статора, ротора, гильзы и гайки для выпуска воздуха. Корпус насоса выполнен из нержавеющей стали с резьбовым подключением к трубопроводу. В насосах серии CW используется асинхронный короткозамкнутый двигатель. Ротор двигателя располагается непосредственно в перекачиваемой среде, ротор от статора отделяет гильза из нержавеющей стали, подшипники смазываются и охлаждаются перекачиваемой жидкостью. Двигатель насоса оснащён переключателем трёхпозиционной регулировки скорости.

Условия эксплуатации

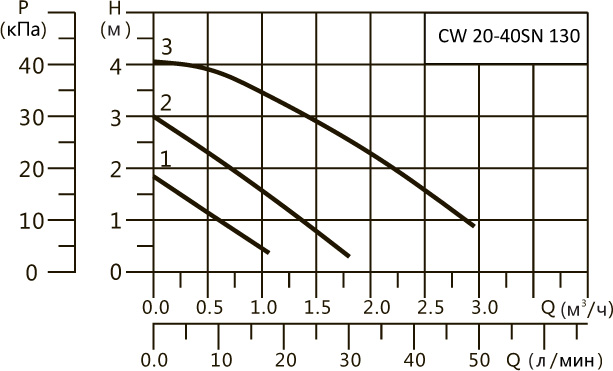

Циркуляционные насосы серии СW устанавливаются и эксплуатируются в помещении. Эксплуатация насоса осуществляется в пределах его рабочих характеристик, в соответствии с расходно-напорным графиком. Использование насоса вне рабочего диапазона не допускается.

Не допускается наличие воздуха в насосе. Запрещена работа насоса при нулевом расходе рабочей жидкости. Не допускается попадание струй или брызг жидкости на корпус насоса, клеммную коробку и питающий кабель. Всё это может привести к выходу из строя двигателя насоса или гидравлической части насоса.

Общие технические характеристики насоса

Рабочие, перекачиваемые жидкости - вода малой жёсткости, маловязкие, неагрессивные и невзрывоопасные жидкости без твёрдых и волокнистых включений, а также примесей, содержащих минеральные масла. Насосы Hoobs серии CW могут использоваться для перекачивания охлаждающих жидкостей, не содержащих минеральных масел, водо-гликолевых смесей с концентрацией этиленгликоля - 50%. Если циркуляционный насос применяется для перекачивания жидкости с более высоким значением вязкости, то его гидравлические характеристики понижаются.
Перекачивание водо-гликолевых смесей понижает гидравлические характеристики насоса. При выборе насоса необходимо учитывать кинематическую вязкость и плотность перекачиваемой жидкости.
Насос нельзя использовать для подачи легковоспламеняющихся жидкостей - бензина или дизельного топлива.
Максимальное давление в системе: 10 бар.
Температура рабочей жидкости: от +2 до +110°С.
pH рабочей жидкости: от 7 до 9,5.
Температура окружающей среды: от +0 до 40°С.
Относительная влажность воздуха: макс. 95%.
Температура окружающей среды должна быть всегда ниже, чем температура рабочей жидкости, так как в противном случае в корпусе статора может образовываться конденсат.
Степень защиты: IP 44.
Класс теплостойкости изоляции: H.
Класс звукового давления: 43 дБ(А).
Параметры электрической сети: 220-240 В АС, 50Гц.
При более сильных колебаниях напряжения в сети, циркуляционный насос подключается к сети только через стабилизатор напряжения.
