Функциональные возможности прибора ОВЕН ТРМ200
- Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров).
- Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень
- 4 типа корпуса: Н, Щ1, Щ2, Н2
- Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа
- Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- Несколько уровней защиты настроек прибора для разных групп специалистов
- Программирование с лицевой панели или из конфигуратора
Назначение измерительного прибора ОВЕН ТРМ200
Прибор ОВЕН ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.
Технические характеристики
| Питание | |
| Напряжение питания | 90…245 В переменного тока |
| Частота напряжения питания | 47...63 Гц |
| Универсальные входы | |
| Количество универсальных входов | 2 |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа | 1 с |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| – напряжения | не менее 100 кОм |
| Предел допустимой основной погрешности: | |
| – для термометров сопротивления | ±0,25 % |
| – для остальных видов сигналов | ±0,5 % |
| Интерфейс связи | |
| Тип интерфейса | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | экранированная витая пара |
| Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |

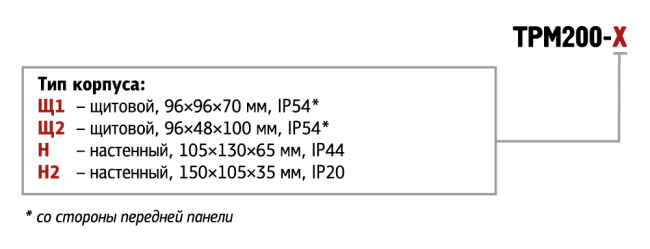

| Корпус | |

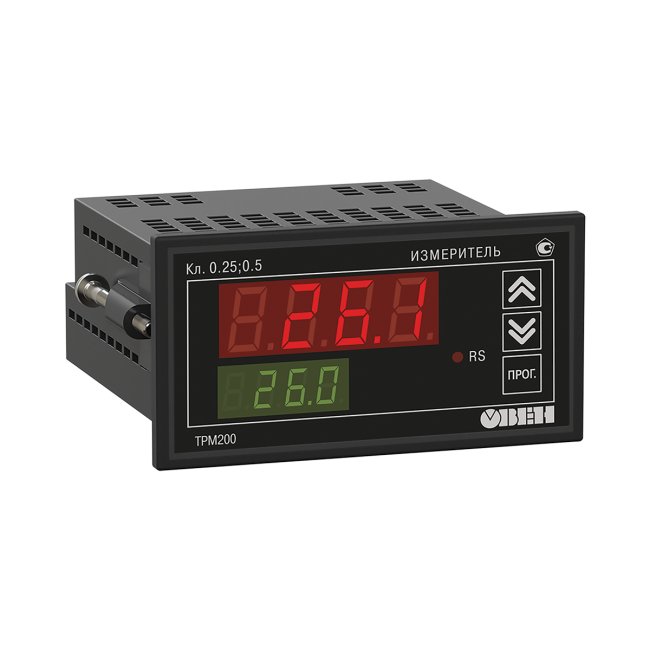

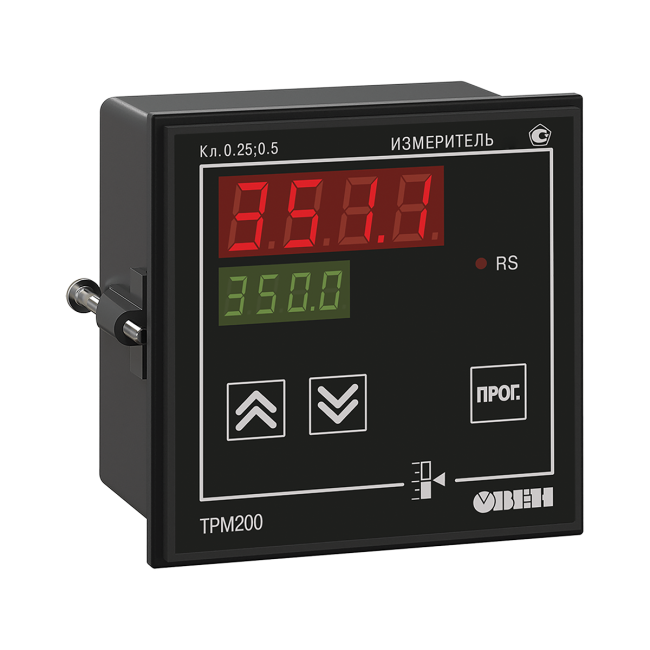

| Щитовой Щ1 | 96×96×70 мм, IP54* |
| Щитовой Щ2 | 96×48×100 мм, IP54* |

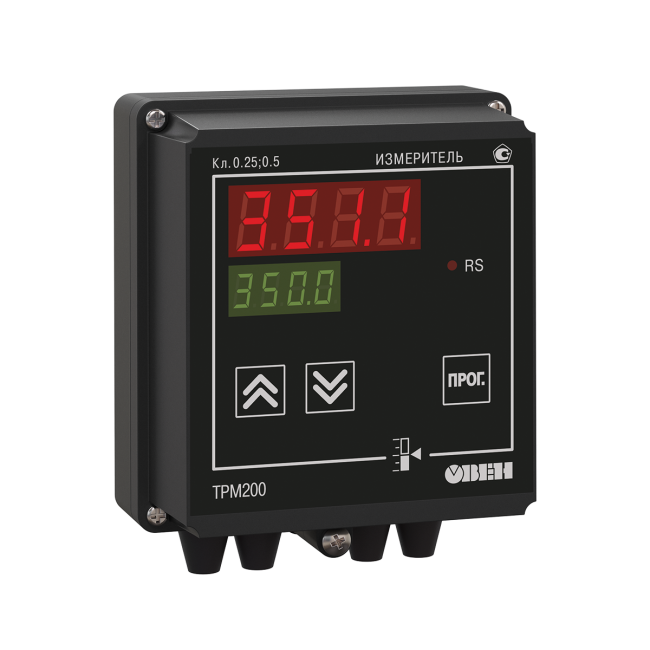

| Настенный Н | 130×105×65 мм, IP44 |

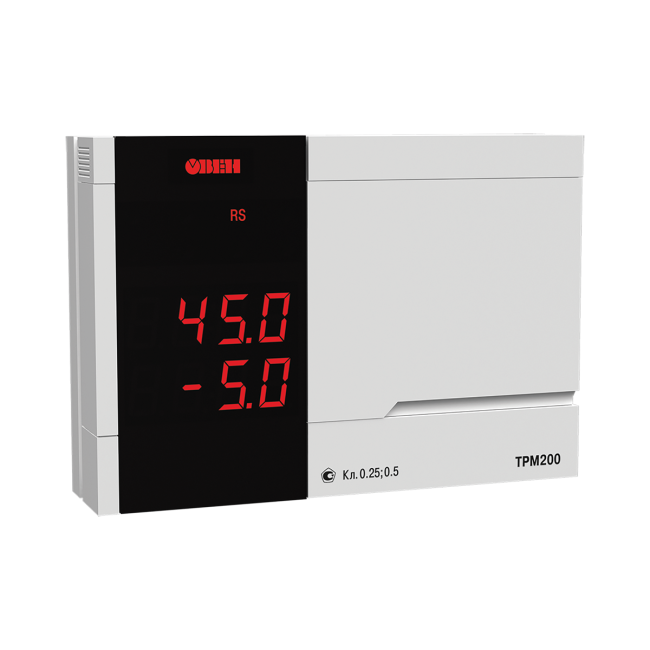

| Настенный Н2 | 150×105×35 мм, IP20 |
*со стороны передней панели
Характеристики измерительных датчиков
Код in.t1(2) |
Тип датчика |
Диапазон измерений |
r385 |
ТСП 50П W100 = 1.385 |
–200…+750 °С |
r.385 |
ТСП 100П W100 = 1.385 (Pt 100) |
–200…+750 °С |
r391 |
ТСП 50П W100 = 1.391 |
–200…+750 °С |
r.391 |
ТСП 100П W100 = 1.391 |
–200…+750 °С |
r-21 |
ТСП гр. 21 (R0=46 Oм, W100 = 1.391) |
–200…+750 °С |
r426 |
ТСМ 50М W100 = 1.426 |
–50…+200 °С |
r.426 |
ТСМ 100М W100 = 1.426 |
–50…+200 °С |
r-23 |
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) |
–50…+200 °С |
r428 |
ТСМ 50М W100 = 1.428 |
–190…+200 °С |
r.428 |
ТСМ 100М W100 = 1.428 |
–190…+200 °С |
E_A1 |
термопара ТВР (А-1) |
0…+2500 °С |
E_A2 |
термопара ТВР (А-2) |
0…+1800 °C |
E_A3 |
термопара ТВР (А-3) |
0…+1800 °C |
E_ _b |
термопара ТПР (В) |
+200…+1800 °C |
E_ _J |
термопара ТЖК (J) |
–200…+1200 °С |
E_ _K |
термопара ТХА (K) |
–200…+1300 °С |
E_ _L |
термопара ТХК (L) |
–200…+800 °С |
E_ _n |
термопара ТНН (N) |
–200…+1300 °С |
E_ _r |
термопара ТПП (R) |
0…+1750 °C |
E_ _S |
термопара ТПП (S) |
0…+1750 °C |
E_ _t |
термопара ТМК (Т) |
–200…+400 °C |
i 0_5 |
ток 0…5 мА |
0…100 % |
i 0.20 |
ток 0…20 мA |
0…100 % |
i 4.20 |
ток 4…20 мА |
0…100 % |
U-50 |
напряжение –50…+50 мВ |
0…100 % |
U0_1 |
напряжение 0…1 В |
0…100 % |

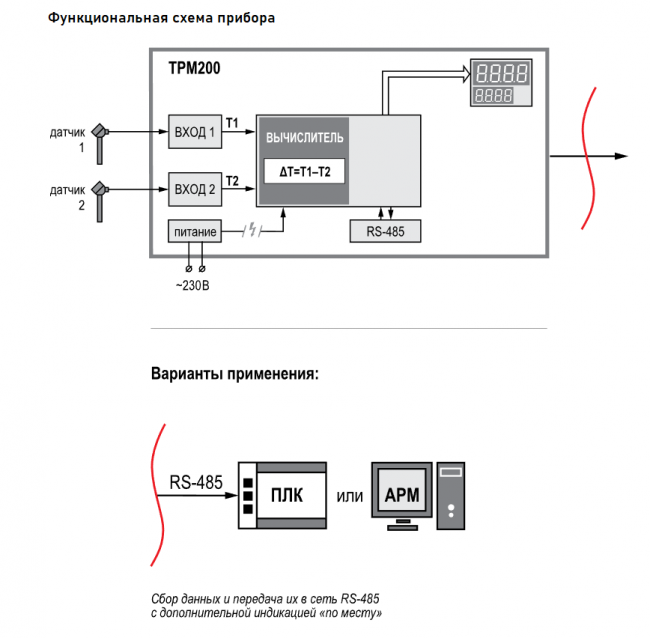

Интерфейс RS-485
В ТРМ200 установлен модуль интерфейса RS-485, организованный по стандартному протоколу ОВЕН, Modbus ASCII/RTU.
Интерфейс RS-485 позволяет:
- конфигурировать прибор на ПК (программа-конфигуратор предоставляется бесплатно);
- передавать в сеть текущие значения измеренных величин, а также любых программируемых параметров
Подключение ТРМ200 к ПК производится через преобразователь интерфейса ОВЕН АС3.
При интеграции ТРМ200 в АСУ ТП в качестве программного обеспечения можно использовать SCADA-систему Owen Process Manager или какую-либо другую программу.
Компания ОВЕН бесплатно предоставляет для ТРМ200:
- драйвер для Trace Mode;
- OPC-сервер для подключения прибора к любой SCADA-системе или другой программе, поддерживающей OPC-технологию;
- библиотеки WIN DLL для быстрого написания драйверов.
Комплектность
- Прибор ТРМ200
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Краткая инструкция
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 10 шт.
- Комплект резисторов (поставляется по отдельному заказу) 100 ОМ, 50 шт.
- Методика поверки (по требованию заказчика)
Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
