2ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
Возможности регулятора
- Измерение и регулирование физических величин по двум каналам:
- по двухпозиционному закону;
- одной измеряемой величины по трехпозиционному закону;
- аналоговое П-регулирование;
- погодозависимое регулирование.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Регулирование по разности двух физических величин.
- Ручной режим управления исполнительными механизмами.
Преимущества
- Простой и удобный монтаж кабельных линий, благодаря лифтовому механизму клеммных колодок.
- Двухканальный прибор 2ТРМ1 оснащен функцией коррекции уставки по температуре улицы или помещения.
- Индикатор текущей измеренной температуры увеличен до 20 миллиметров.
- Перемещение по меню настроек стало еще проще, благодаря добавленной на лицевую панель прибора кнопке Назад.
- Подключение датчиков 4…20 мА упрощено. DIP-переключатель на боковой стороне прибора заменил монтаж внешнего шунтирующего резистора.
- В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
- 2ТРМ1 контролирует обрыв линии связи с исполнительными механизмами – авария LBA.
- Прибор оснащен интерфейсом RS-485, благодаря которому стало возможно включать регулятор в распределенные системы диспетчеризации.
Технические характеристики
| Параметр |
Значение |
| Напряжение питания переменного тока |
~90…264В (номинальное 230В) |
| Частота напряжения питания |
50, 60 Гц |
| Потребляемая мощность |
не более 10 ВА |
| Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
| Максимально допустимый ток источника питания |
50 мА |
| Универсальные входы |
|
| Количество универсальных входов |
2 |
| Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа: |
Не более 1 секунды |
| Предел основной приведенной погрешности измерения: |
|
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
| - для остальных видов датчиков |
±0,25 % |
| Выходные устройства |
|
| Количество выходных устройств |
2 |
| Типы выходных устройств |
Р, К, С, Т, И, У |
| Корпус |
|

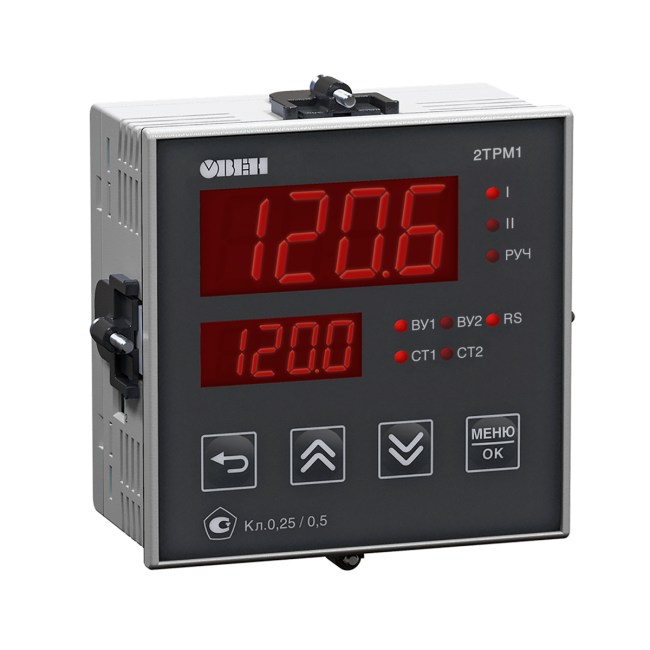

| Щитовой Щ1 |
96×96×53, IP54* |

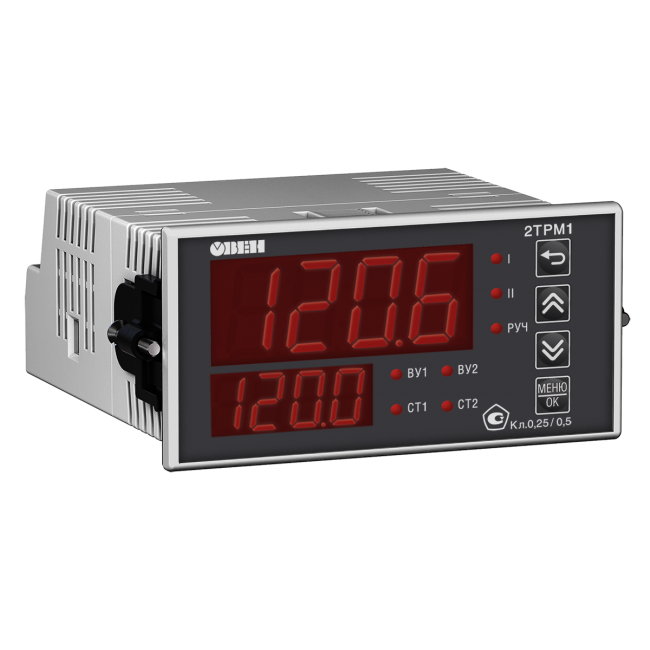

| Щитовой Щ2 |
96×48×100, IP54* |
| Щитовой Щ5 |
48×48×103, IP54* |

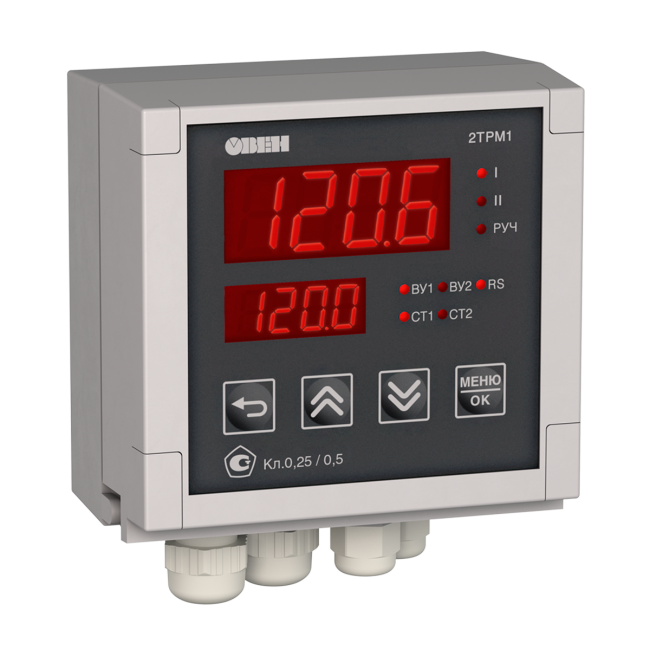

| Настенный Н |
110×129×69, IP54 |

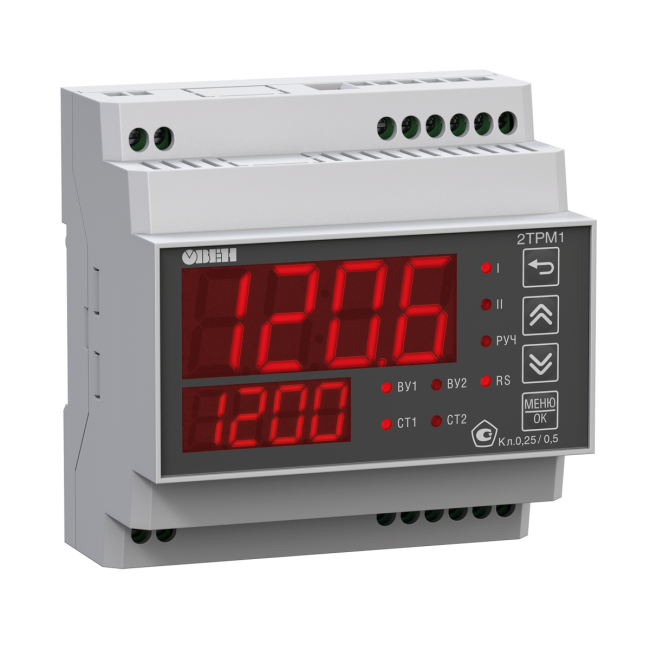

| DIN-реечный |
88×90×59, IP20 |
| * со стороны передней панели |
|
| Условия эксплуатации |
|
| Температура окружающего воздуха |
–40...+50 °С |
| Атмосферное давление |
84...106,7 кПа |
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
Характеристики выходных устройств
| Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
| Р |
электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В |
| К |
транзисторная оптопара n-p-n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
| С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
| И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки |
| У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
| Т |
выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |
Диспетчеризация
Наличие интерфейса RS-485 позволяет включать 2ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.
Визуализация
Для оперативной и точной оценки ситуации производственных процессов эффективным средством является система мониторинга или визуализации. Система мониторинга заменяет множество дорогих механических самописцев всего одним ПК или панелью оператора. Благодаря наличию интерфейса RS-485 у прибора 2ТРМ1 имеется возможность подключения его к панели оператора, визуализация которой позволяет упростить взаимодействие оператора с технологическим процессом.
Функциональная схема прибора
Комплектность
- Прибор
- Уплотнительная прокладка*
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов*
- Шаблон-трафарет для отверстий щитовых корпусов*
* Доступна для типов корпусов Щ1, Щ2, Щ5.
